Dessinez votre schéma d’arrosage goutte à goutte sans laisser les derniers goutteurs à sec

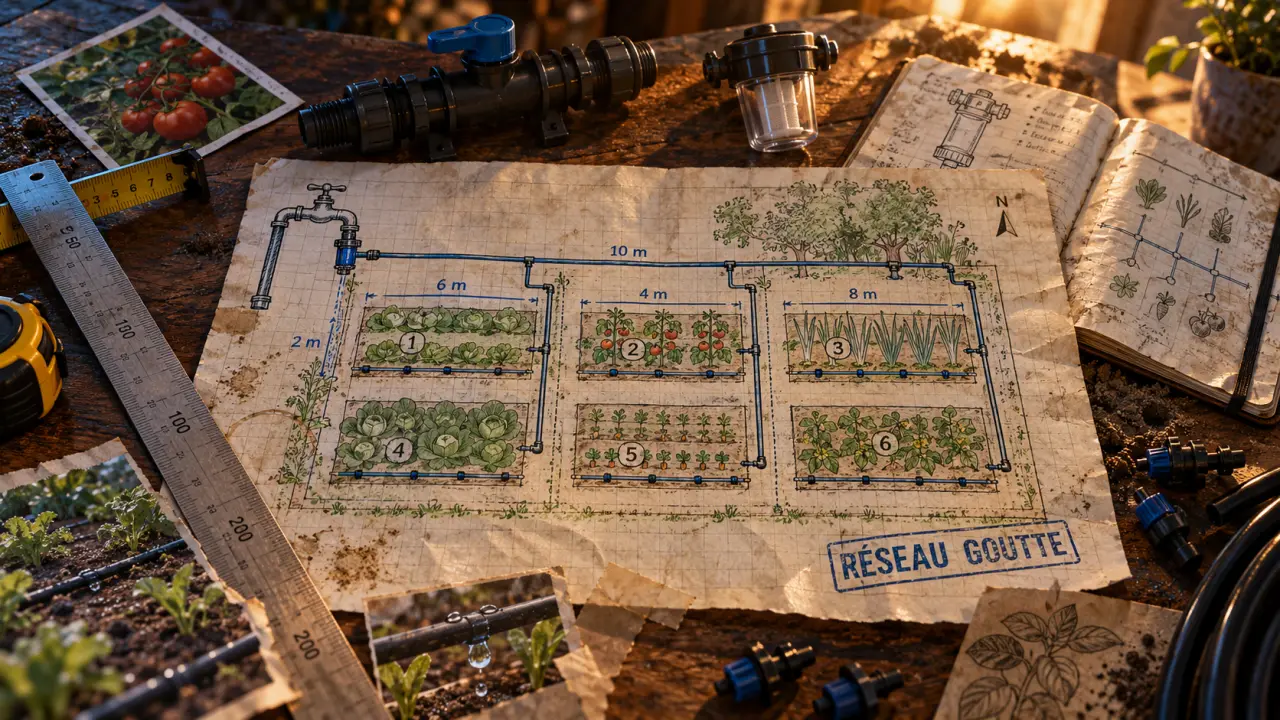

Un réseau goutte à goutte fiable se dessine avant l’achat du matériel. Il faut repérer les cultures, mesurer les longueurs, additionner les débits et vérifier la pression jusqu’au dernier goutteur. Sur une feuille quadrillée, indiquez le robinet, la tête de réseau, les tuyaux principaux, les dérivations et chaque zone d’arrosage. Cette préparation limite les circuits trop longs, les raccords inutiles et les plantes moins bien alimentées en bout de ligne.
Commencer le schéma par les besoins réels des plantes
Tracez d’abord le contour du potager, des massifs, des jardinières ou de la terrasse à une échelle simple, par exemple 1 cm pour 1 m. Ajoutez le point d’eau, les allées et les obstacles. Ne dessinez pas les tuyaux au hasard : regroupez les végétaux qui demandent une fréquence d’arrosage comparable. Les tomates, courgettes et poivrons peuvent former une zone ; les plantes méditerranéennes, plus sobres, une autre.
Calculateur de débit goutte à goutte
Note : Ce calcul est une estimation théorique. La pression, les pertes de charge dans les tuyaux et la longueur totale des lignes doivent être vérifiées séparément pour garantir le fonctionnement optimal du réseau.
Faire apparaître tous les éléments du réseau
Depuis le robinet, inscrivez dans l’ordre le programmateur, le filtre, le réducteur de pression, puis le raccord de départ vers le tuyau principal. Dessinez ensuite les lignes secondaires et les micro-tubes qui rejoignent les pots ou les pieds isolés. Prévoyez un bouchon ou une vanne de purge à l’extrémité de chaque ligne. Cet élément permet d’évacuer les impuretés lors de la mise en route et de l’entretien.
| Élément à dessiner | Rôle sur l’installation |
|---|---|
| Robinet ou cuve | Source d’eau et point de départ du réseau |
| Programmateur | Déclenche les cycles d’arrosage |
| Filtre | Retient les particules responsables du colmatage |
| Réducteur de pression | Protège les goutteurs d’une pression excessive |
| Tuyau principal | Transporte l’eau vers les zones de culture |
| Lignes goutte à goutte et dérivations | Distribuent l’eau au plus près des racines |
Choisir les goutteurs avant de tracer les lignes
Le choix des émetteurs détermine l’espacement et la forme du schéma. Les goutteurs intégrés conviennent aux rangs réguliers. Ils sont généralement espacés de 20, 30 ou 50 cm. Les goutteurs rapportés se piquent à la perforeuse exactement là où vous en avez besoin. Ils conviennent aux arbustes, aux pots et aux plantations irrégulières.
Terrain plat, pente et proximité des racines
Sur terrain plat, un goutteur turbulent est une option économique. En pente ou lorsque les lignes sont longues, préférez un goutteur autocompensant : il aide à maintenir une distribution plus régulière malgré les différences de niveau. Placez l’émetteur près de la zone racinaire, sans le coller au collet. Pour une plante en pot, un micro-tube terminé par un goutteur facilite le réglage et le remplacement.
Pensez au réseau comme à un canal de distribution : l’eau doit circuler sans cul-de-sac ni étranglement avant d’atteindre les ramifications. Une longue ligne en serpentin peut sembler économique en tuyau, mais elle augmente les pertes de charge et rend la dernière portion plus difficile à alimenter. Sur le plan, privilégiez une alimentation centrale avec des départs courts, ou une boucle lorsque la configuration le justifie. Cette organisation facilite aussi l’ouverture des extrémités pour le rinçage.
Calculer débit, pression et diamètre sans surdimensionner
Le débit total correspond à l’addition de tous les émetteurs susceptibles de fonctionner en même temps. La formule est simple : nombre de goutteurs × débit unitaire en L/h, puis additionnez les éventuels micro-jets. Comparez ensuite le résultat avec le débit réellement disponible au robinet, mesuré idéalement avant l’achat du matériel.
Un exemple reproductible sur votre plan
Imaginons 10 goutteurs de 4 L/h et 20 goutteurs de 2 L/h : 10 × 4 + 20 × 2 = 80 L/h. Si vous ajoutez 10 micro-jets de 30 L/h, ils représentent 300 L/h. Le besoin total atteint donc 380 L/h. Si votre arrivée ne fournit que 300 L/h, ne faites pas fonctionner l’ensemble simultanément : réduisez le nombre d’émetteurs ou créez deux secteurs.
La plupart des installations goutte à goutte fonctionnent entre 1 et 2,5 bars selon les équipements. Un robinet extérieur délivre couramment 2,5 à 3,5 bars : un réducteur de pression est donc généralement nécessaire. Visez au minimum 1 bar au goutteur le plus éloigné. Retenez qu’1 bar équivaut à 10 mètres de colonne d’eau. Une cuve placée seulement un peu en hauteur ne fournit donc pas une pression suffisante ; une pompe de surface devient souvent nécessaire.
| Contrainte du circuit | Choix indicatif |
|---|---|
| Petit départ de moins de 15 m | Micro-tube de 4,6 mm possible |
| Ligne de plus de 15 m | Tuyau de 13 mm conseillé |
| Réseau principal courant | PEBD ou PEHD de 16 à 25 mm |
| Débit élevé | 16 mm : jusqu’à 800 L/h ; 20 mm : jusqu’à 1 500 L/h |
| Une ligne dépasse 50 m | Créer plusieurs secteurs ou revoir le diamètre |
Passer du plan manuel à un arrosage automatique par zones
Une fois le réseau dimensionné, le programmateur rend l’arrosage autonome. Installez-le en tête de réseau, avant le filtre, le réducteur de pression et le raccord de départ. Un modèle à piles suffit pour une seule zone près d’un robinet. Pour plusieurs secteurs indépendants, choisissez un programmateur multivoie associé à des électrovannes.
Quand faut-il sectoriser ?
La sectorisation devient nécessaire lorsque le débit demandé dépasse celui du robinet, qu’un circuit est très long ou que les besoins des plantations divergent. Sur votre schéma, dessinez une nourrice et numérotez les zones : zone 1 pour le potager, zone 2 pour les bacs, zone 3 pour les massifs, par exemple. Le programmateur les lancera l’une après l’autre, sans chute de pression.
Programmez de préférence tôt le matin, lorsque l’évaporation est limitée. En été, une durée de 15 à 20 minutes constitue un point de départ à ajuster après observation du sol. L’eau doit humidifier la profondeur explorée par les racines sans ruisseler. Un sol argileux absorbe lentement : préférez alors deux cycles courts espacés plutôt qu’un seul arrosage long.
Exemple de schéma simple pour un potager et un bac de balcon
Pour un potager de 20 m² composé de quatre rangs, dessinez un tuyau principal de 16 mm le long de l’allée, puis quatre départs de 13 mm. Avec 40 goutteurs de 4 L/h, le débit demandé est de 160 L/h. Cette valeur reste compatible avec un tuyau de 16 mm, à condition que le débit du robinet soit supérieur et que la pression soit régulée.
Pour un bac de balcon de 1 m × 40 cm, deux goutteurs de 20 L/h représentent 40 L/h. Avec un besoin de 10 L par semaine, 15 minutes d’arrosage hebdomadaire apportent ce volume. En pratique, répartissez plutôt ce temps sur plusieurs cycles courts selon la chaleur, le vent et la vitesse de séchage du substrat.
Avant de commander un kit, vérifiez que son contenu correspond à votre dessin : longueur du tuyau principal, nombre de raccords en T, bouchons de fin de ligne, piquets, filtre, réducteur et quantité de goutteurs. Un kit prêt à poser convient à un réseau simple et régulier. L’achat à l’unité offre davantage de souplesse pour un jardin déjà planté ou des pots dispersés. Testez enfin le réseau à l’eau claire, extrémités ouvertes, puis contrôlez visuellement que chaque goutteur délivre bien son débit.
